Varför läcker inte PE-rör?

Inom modern industri och urban infrastrukturkonstruktion, oavsett om det gäller högtrycksgasledningar, kommunala vattenförsörjningsnät eller specialiserade vätsketransporter, är kvaliteten på PE-röranslutningar fortfarande extremt hög. Traditionella mekaniska anslutningar eller enkla smältlimsmetoder misslyckas ofta med att helt eliminera läckage under långvarig drift, särskilt i komplexa underjordiska miljöer och utsatta för miljöfluktuationer. Det är mot denna bakgrund som PE elektro fusion rörklämmor , med sin överlägsna "läckagefria" elektrofusionsteknik, har blivit en revolutionerande lösning för röranslutningar, som gradvis sätter nya industristandarder.

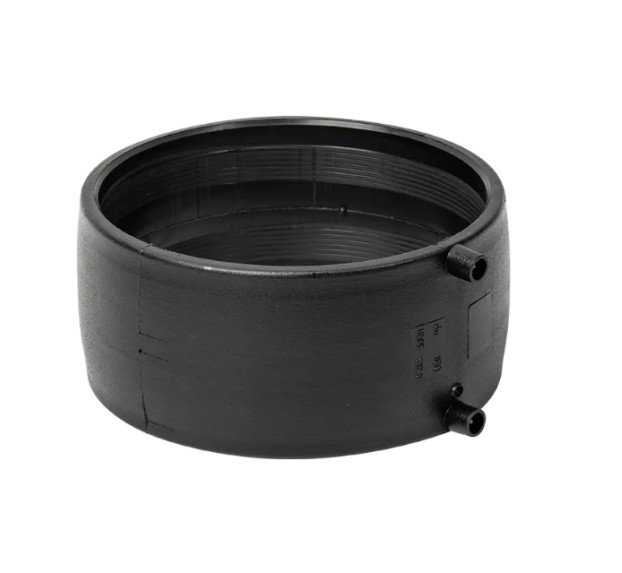

En PE-elektrofusionsrörklämma (polyetenelektrofusionskoppling) är en koppling som är speciellt utformad för att ansluta polyetenrör (PE). Dess mest utmärkande egenskap är en värmetråd med hög resistivitet som är exakt inbäddad i klämmans innervägg.

Dess kärnfunktion

Dess kärnfunktion är att använda den höga temperaturen som genereras av strömmen för att binda klämman till ytterväggen av PE-röret som ska anslutas, på molekylär nivå. När en dedikerad elektrosvetsmaskin appliceras på klämman värms värmetråden upp, vilket snabbt ansluter PE-materialen i kontaktområdet. Under denna process genomgår PE-molekylkedjorna i kopplingen sammankoppling, diffusion och tvärbindning. Efter kylning och stelning blir skarven och rörkroppen en omärklig, helt homogen helhet. Detta innebär att skarvens livslängd, hållfasthet och korrosionsbeständighet är exakt samma som rörmaterialet, vilket i grunden eliminerar risken för rörklämning och läckage orsakade av materialskillnader eller tätningsåldring.

Tillförlitligheten hos elektrofusionstekniken härrör från dess exakt kontrollerade funktionsprincip, som i sin tur ger många betydande kärnfördelar:

Verksamhetsprincip

Hela processen följer en exakt cykel. Först rengör och skrapar installatören noggrant rörskarven (ned till oxidskiktet). Sedan sätts en rörklämma in i röret och streckkoden på klämman skannas av svetsmaskinen. Svetsmaskinen känner automatiskt igen och utför den förinställda strömmen och parametrarna. Den strömgenererade värmetråden värmer röret, leder värme och gör att PE-materialet sammanfogas under ett visst tryck. Efter kylning riktar sig molekylerna och bildar slutligen en PE-rörskarv med extremt stark draghållfasthet.

Kärnfördelar

• Extremt pålitlig och tät: Detta uppnår sammansmältning på molekylär nivå mellan rörkopplingen och röret, vilket resulterar i en skarv som är ännu starkare än själva röret och helt eliminerar läckor orsakade av åldrande och fel på packningar, O-ringar och andra komponenter.


• Standardiserade och spårbara konstruktionsoperationer: Moderna elektrosvetsmaskiner inkluderar ofta dataloggningsmöjligheter. Detta styr automatiskt spänningen och tiden under svetsprocessen, vilket eliminerar artefakter som kan uppstå med traditionell manuell drift. Alla svetsparametrar, tider och resultat registreras, vilket säkerställer spårbarhet för projektkvalitet.


• Utmärkt anpassningsförmåga till komplexa miljöer: Nyligen, för smältstumsvetsning, som kräver hög rörinriktning och är utsatt för ökad vind, sand och temperaturpåverkan, PE elektriska smältrörsklämmor erbjuder överlägset motstånd mot yttre miljöer under installationen, vilket gör dem särskilt lämpliga för komplexa arbetsförhållanden som trånga, trånga utrymmen eller kanalutgrävningar.



I verkliga tekniska tillämpningar ger PE elektriska fusionsrörklämmor exakta lösningar på flera viktiga smärtpunkter vid traditionell rörinstallation:

Löser problemet med inkonsekvent kvalitet

Traditionella metoder kämpar med konsekvent arbetserfarenhet, inriktningsnoggrannhet och uppvärmningstemperatur. Elektriska smältrörsklämmor kontrollerar automatiskt svetsparametrar, minimerar viktiga kvalitetsvariabler, vilket säkerställer konsekvent och mycket stabil anslutningskvalitet.

Lös utmaningen att arbeta i trånga utrymmen

Traditionell varmsmältstumsvetsutrustning är skrymmande och kräver en tillräcklig arbetsyta. Elektriska smältrörsklämmor och svetsare erbjuder flexibel drift, vilket gör rörinstallation i källare, tunnlar eller befintliga torn till en lek.

Lös rörledningens snabba och seismiska krav

Leden som bildas av den elektriska fusionsanslutningen har god flexibilitet, som effektivt kan absorbera smidigheten som orsakas av grundsättningar, temperaturförändringar eller mindre jordbävningar, och avsevärt förbättra det seismiska motståndet och långtidsinsprutningen av hela rörledningssystemet.

Även om elektrofusionstekniken i sig är mycket tillförlitlig, i verklig drift, beror ett litet antal rörklämmor ofta på försumlighet i konstruktionsspecifikationer.

Otillräcklig förberedelse av rörytan

Detta kan vara en orsak till frånkoppling. Om oxidskiktet på rörytan (ett skikt som skyddar PE-röret från åldrande) inte skrapas bort ordentligt med en dedikerad skrapa före anslutning, eller om smuts, olja eller jordmaterial finns kvar i fogområdet, kan detta leda till otillräcklig kontakt och kall svets, vilket kan orsaka läckage.

Tiden är avgörande

Efter svetsning tar PE-materialet lite tid för att helt svalna och stelna och återfå sin fulla mekaniska styrka. Om röret flyttas i förtid, eller om yttre krafter appliceras på skarven eller tryckprover utförs under denna sista kylningsperiod (vanligtvis strikt specificerad), kan skarven, som fortfarande är i plastiskt tillstånd, skadas, vilket resulterar i en kortslutning.

Svetsparametrar eller strömförsörjningsdrift

Att använda inkompatibla svetsparametrar (som felaktig svetstid) eller tvinga fram anslutningen med en extremt instabil matningsspänning kan påverka den exakta uppvärmningen och förvärmningen av värmetråden.

Att strikt följa den standardiserade processen med "rengöring" → skrapning → inriktning → svetsning → "tillräcklig kylning" är nyckeln för att säkerställa en framgångsrik anslutning av PE elektriskt smältrörsklämma.

Under reparation och underhåll av rörledningar frågar tekniker ofta: Kan PE elektriska fusionsrörklämmor återförsäkras?

Branschföreskrifter och tekniska standarder ger svaret: strängt förbjudet.

PE-rörklämmor är designade för omedelbar, indirekt sammansmältning. Att återfusera en färdig fog kan få följande allvarliga konsekvenser:

• Material termisk stress och nedbrytning: PE-material har bildat en stabil struktur under den första anslutningen och kylningsprocessen. Återuppvärmning kan orsaka lokal överhettning, vilket resulterar i överdriven termisk stress eller nedbrytning av PE-polymerstrukturen, vilket leder till materialförsämring och hållfasthetsåtervinning i anslutningsområdet.


• Värmekabelfel: Värmetrådar är designade för exakt enkelgångsuppvärmning. Återaktivering av värmetråden kan resultera i ojämn fördelning av värme, partiell utbrändhet eller oförmåga att uppnå jämn uppvärmning, vilket helt stör fogkvaliteten.



Därför, om några problem uppstår med en installerad PE-elektrofusionsrörskarv, är den korrekta reparationsmetoden att skära av hela fogen och återansluta den med en ny PE-elektrofusionsrörklämma på en sund plats på röret. Detta säkerställer en långsiktig säker och pålitlig drift av rörsystemet.

Inom området för röranslutningsteknik av polyeten (PE), är stumsmältning och PE elektrosmältningsrörklämmor vanliga och allmänt accepterade metoder. Även om båda uppnår permanenta anslutningar av PE-rör, skiljer de sig fundamentalt i sina principer, tillämpningar och anslutningskvalitetskontroll, vilket bestämmer deras distinkta roller i tekniska projekt.

1. Skillnader i anslutningsprinciper och former

2. Byggmiljö och utrustningskrav

Den största skillnaden mellan elektrofusion och elektrofusion ligger i deras operativa flexibilitet på byggarbetsplatsen:

Webbplatsbegränsningar: Elektrofusionsrörklämmor är kompakta, kräver mindre inriktning, vilket gör dem särskilt lämpliga för exakta och trånga utrymmen, arbete under ytan eller i komplexa miljöer som rörledningsreparationer där det är svårt att installera stor utrustning.

Kompatibilitet med rördiameter: Elektriska smältrörsklämmor erbjuder betydande fördelar och jämn kvalitet för anslutning av små och medelstora rör (t.ex. DN 20 till DN 315). Butt fusion-maskiner är mer lämpade för huvudledningskonstruktion av rör med stor diameter.

Operationell komplexitet: Den elektriska fusionsprocessen är mycket automatiserad. Svetsaren skannar rörsekvensen och kontrollerar automatiskt svetsparametrar, vilket avsevärt minskar beroendet av arbetserfarenhet och gör kvaliteten lättare att standardisera och spåra. Butt fusion, å andra sidan, kräver extremt hög precision, uppvärmningstemperatur och tryckkontroll, och förlitar sig mer på operatörens erfarenhet.

3. Avvägning mellan kostnad och nytta

Även om materialkostnaden för en enkel rörklämma vanligtvis täcker den energi som förbrukas och rörförlusten under den heta fusionsprocessen, är den totala effektiviteten ofta högre:

• Minskad läckagerisk: Elektriska fusionsanslutningar erbjuder större tillförlitlighet och standardisering, vilket resulterar i extremt låga läckagetal under långvarig drift, vilket minskar underhålls- och reparationskostnaderna för uppgraderade versioner.


• Sparar byggtid: Den elektriska smältanslutningsprocessen är mer kompakt och effektiv, särskilt på fältplatser eller områden med hög trafik, där betydande rörinstallation och vägtid kan sparas.



Hot-butt fusionsrör prioriterar effektivitet och material, och är idealiska för stora rördiametrar och kostnadseffektiv konstruktion. PE elektriska smältrörsklämmor , å andra sidan erbjuder hög tillförlitlighet, anpassningsförmåga till komplexa miljöer och spårbar kvalitetskontroll, vilket gör dem till det föredragna valet för kommunala ledningsnät, gassystem och högstandardprojekt.

Fördelen med PE-elektrotekniksystemet ligger inte bara i den höga tillförlitligheten hos raka rörklämmor, utan också i dess omfattande och heltäckande sortiment av kopplingar, som klarar nästan alla böjar, diameterförändringar, förgreningar och funktionskrav i fusionsrörsystem.

1. Grundläggande anslutning och riktningsändringsbeslag

Elektriska raka rörklämmor (kopplingar): Grunden för rätlinjiga röranslutningar och den vanligaste kopplingen, används för att ansluta två PE-rör med samma diameter.

Elektrofusionsarmbågar: Används för att ändra riktning på rör. Vanliga exempel är 90° och 45° elektriska fusionsarmbågar, som används för att uppnå horisontella eller vertikala böjar i broar.

Elektrofusion T-stycken (lika/reducerande T-stycken): Används för rörförgrening.

T-shirts med samma diameter: Finns i tre diametrar.

Reducerande tees: Tillgänglig för huvudledningar och stödtorn med olika diametrar, som uppfyller kraven på flöde eller tryckfördelning.

Elektrofusionsreducerare: Används för att ansluta rör med olika diametrar för att uppnå jämna, stegvisa anslutningar.

Elektrofusionsändstycken: Används för tätning eller tillfällig igensättning för att säkerställa tätheten av rörsystem.

2. Sadlar och specialfunktionsrörkopplingar

Sadlar är kärnprodukter som används inom elektrofusionsteknik för att lösa behov av röröppning, förgreningar eller nödreparationer under drift, vilket visar det enorma tillämpningsvärdet av elektrofusion:

Electrofusion Water/Gas Branch Sadles: Används för att skapa ett nytt grenrör från en huvudledning utan att störa huvudledningens drift. De innehåller invändiga skärblad, vilket möjliggör öppning av ett nytt rör med hjälp av ett verktyg efter svetsning.

Electrofusion Stop-Off sadlar: Används för att tillfälligt blockera eller begränsa flödet under nödreparationer på gas- eller vätskeledningar. De är ett säkerhetsverktyg för trycksatta operationer och nödreparationer.

Elektrofusionsövergångsbeslag: Används för att ansluta PE-rör till andra material (såsom stål, gjutjärn och koppar). Dessa beslag har vanligtvis en elektrosmält PE-kontakt i början och en metallgängad eller flänsad kontakt i andra änden.

Elektrofusionsventiler/elektrofusionsanslutningsventiler: Vissa avancerade ventiler är utformade med elektrosmältningsanslutningar, vilket gör att de kan installeras direkt på PE-ventiler via elektrofusion, vilket säkerställer en högtät tätning mellan ventilen och röret.

Denna omfattande och mycket specialiserade serie av PE-elektrofusionskopplingar gör det möjligt för ingenjörer att designa och installera moderna PE-röranslutningssystem som uppfyller olika komplexa driftsförhållanden och höga säkerhetsstandarder.
